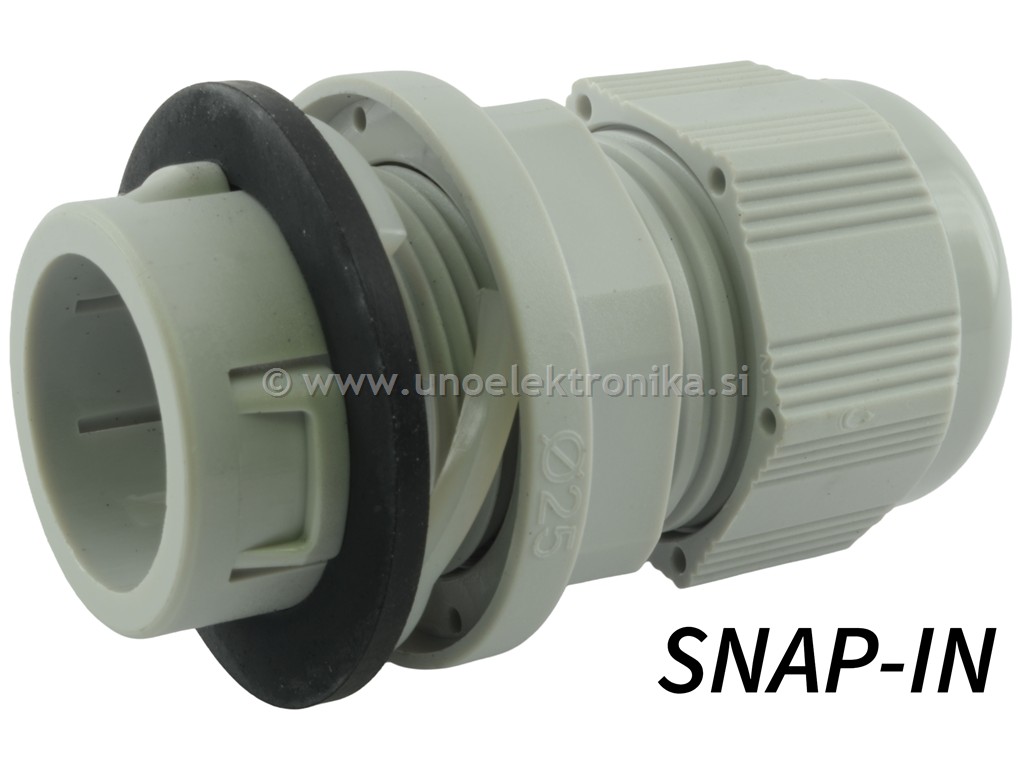

UVODNICA M32 SNAP-IN

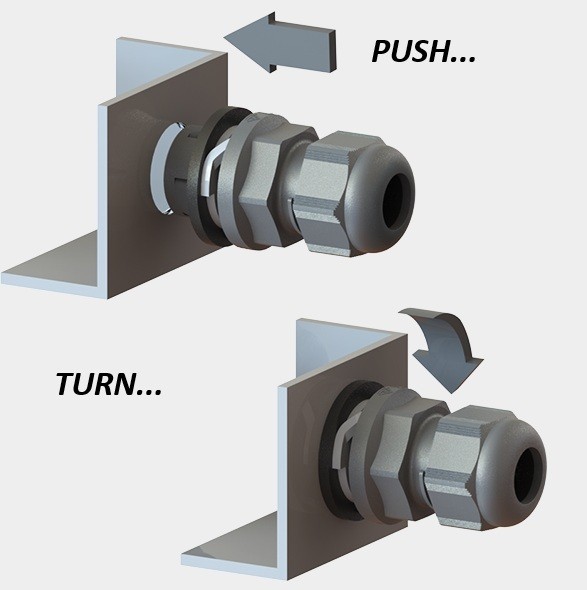

Kabelska uvodnica M32 SNAP-IN je zasnovana za hitro, natančno in zanesljivo vodenje večjih okroglih kablov v elektro omarice, industrijske razdelilne sisteme in robustne tehnične naprave. SNAP-IN zaskočni sistem omogoča montažo brez protimatic in brez obdelave navojnih odprtin, zato je postopek bistveno hitrejši kot pri klasičnih uvodnicah. Tesnjenje na principu “čebule” omogoča prilagajanje širokemu razponu premerov kablov (11–21 mm) in zagotavlja zanesljivo pritrditev tudi pri debelejših vodnikih.

Izdelana je iz UV-odpornega poliamida 6, ki ohranja mehansko stabilnost in odpornost na vremenske vplive, zato je primerna tudi za namestitve na prostem. Zaradi standardov VDE, UL, CSA in DNV uvodnica ustreza industrijskim zahtevam po visoki zaščiti, dolgi življenjski dobi in varnem tesnjenju v različnih okoljih.

PODROBNOSTI:

• Velikost: M32
• Za premer kabla: 11 – 21 mm
• SNAP-IN sistem: hitra montaža brez protimatic
• Prihranek časa: do 50 % hitrejša namestitev kot pri klasičnih uvodnicah
• Material: poliamid 6, odporen na UV
• Barva: svetlo siva (RAL 7035)
• Stopnja zaščite: IP66 / IP68, tip 4X (UL 50E)
• Temperaturno območje: –20 °C do +100 °C (kratkotrajno –30 °C do +150 °C)
• Odpornost na gorenje: UL94-V2 (negorljivo, samougasljivo)
• Debelina panela: 0,5 – 4,0 mm
• Certifikati: VDE, UL, CSA, DNV

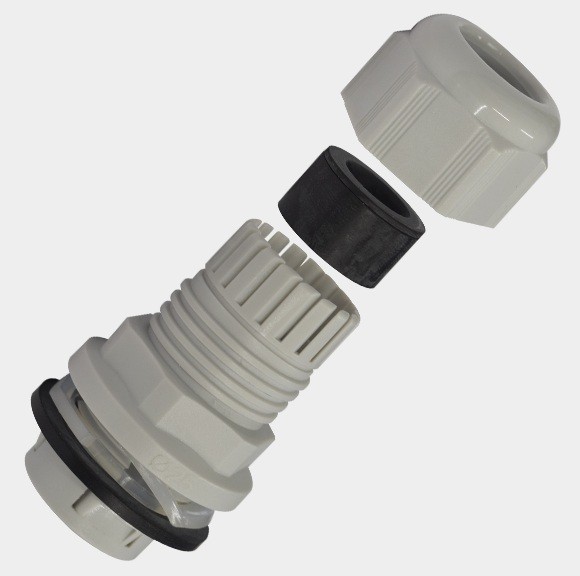

• Vpenjanje s segmentnim “čebulnim” tesnilom za širok razpon kablov
• Montaža možna tudi s ključem 36 mm

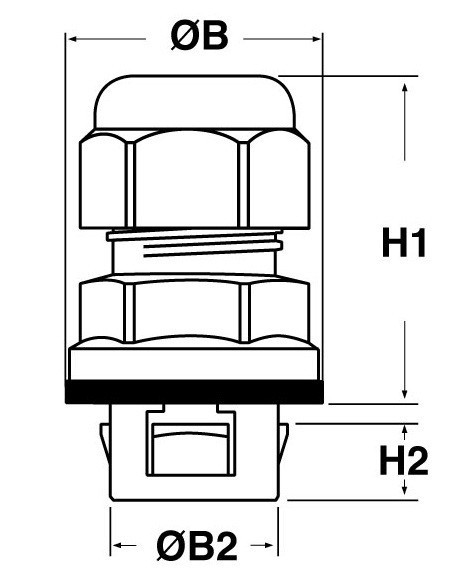

• Dimenzije: H1: 51,5 mm, H2: 9 mm, fi B: 43,2 mm, fi B2: 31,9 mm

Primer kompatibilnih kablov (11–21 mm):

• FG16(O)R – 5x4 mm², 5x6 mm² (odvisno od zunanjega premera)
• NYM-J / NNY-J – 5x4 mm², 5x6 mm²
• H07RN-F – 3G4, 3G6, 4G4 (večji zunanji premeri)
• Industrijski krmilni kabli (YSLY, LiYCY, okrogli 11–21 mm)
• Energijski napajalni kabli za strojegradnjo in industrijska ohišja
• Solarni DC kabli večjih presekov (odvisno od izvedbe)

Za kaj se uporablja:

Kabelska uvodnica M32 SNAP-IN je primerna za vodjenje večjih napajalnih vodnikov, industrijskih krmilnih kablov in robustnih energetskih kablov. Pogosto se uporablja v stikalnih blokih, razdelilnih enotah, strojegradnji, avtomatiziranih sistemih, HVAC opremi, zunanjih omaricah ter povsod, kjer je potreben večji premer kabla in visoka stopnja zaščite.

Komu je namenjeno:

Namenjena je industrijskim monterjem, elektroinštalaterjem, proizvajalcem opreme, vzdrževalnim ekipam in strojnim integratorjem. Zaradi enostavne montaže brez orodja je primerna tudi za serijsko proizvodnjo, terenske instalacije in projekte, kjer sta čas montaže in robustnost ključnega pomena.

FAQ:

Ali M32 SNAP-IN res ne potrebuje protimatic?
Da, uvodnica se zaskoči neposredno v odprtino, kar skrajša čas montaže in odpravi potrebo po dodatnem orodju.

Katerim kablom je M32 primerna?
Primerna je za okrogle kable premera 11–21 mm, vključno z napajalnimi, gumijastimi, industrijskimi in krmilnimi kabli.

Ali je primerna za zunanjo uporabo?
Da, zaradi UV-odpornega poliamida, IP66/IP68 zaščite in certifikatov je primerna tudi za zunanje in zahtevne industrijske aplikacije.
