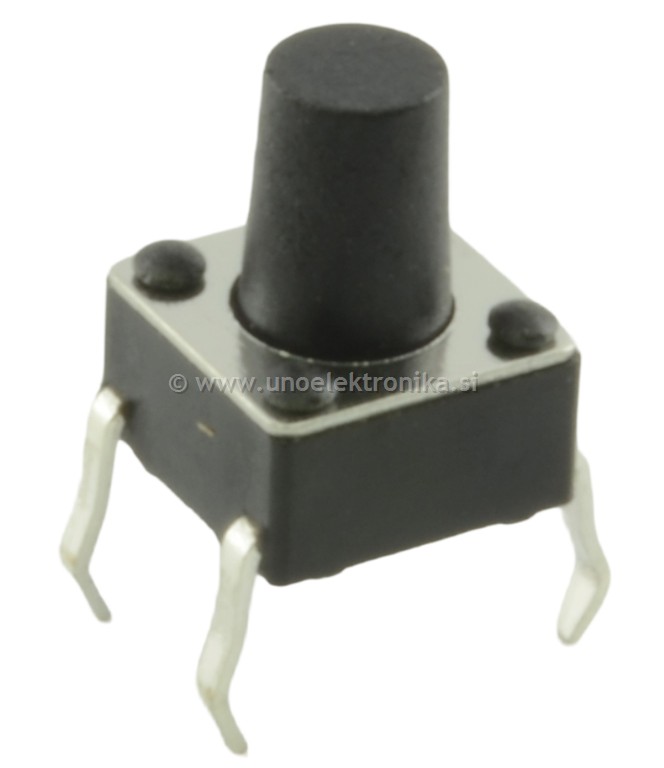

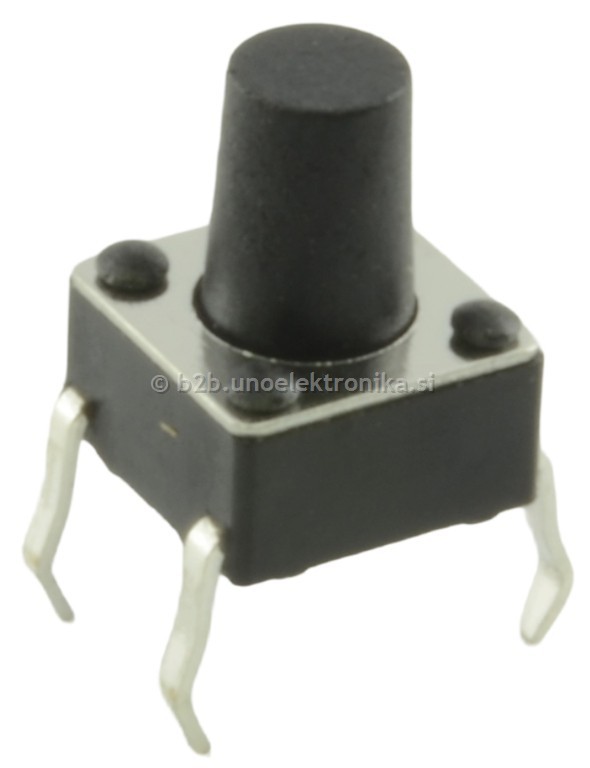

TIPKA 1p. 6x6 H=7,8mm 12VDC 50mA ZA TV

Mikro tipka 1P 6 x 6 mm, H=7,8 mm je potisna tipka za montažo na tiskano vezje (THT), namenjena nizkonapetostnim signalnim aplikacijam. Zaradi večje višine tipke glede na PCB je posebej primerna za uporabo v ohišjih, kjer je potrebna večja dostopnost ali daljši hod tipke.

Tipka deluje kot momentni kontakt OFF-(ON), kar pomeni, da je kontakt aktiven samo med pritiskom. Okrogla oblika tipke omogoča zanesljivo in udobno uporabo, THT izvedba pa zagotavlja mehansko stabilno pritrditev na tiskano vezje tudi pri pogostem upravljanju.

PODROBNOSTI

• Vrsta tipke: mikro potisna tipka
• Kontaktna konfiguracija: 1P (SPST)
• Preklop: OFF-(ON), momentni kontakt
• Montaža: THT (Through-Hole Technology)

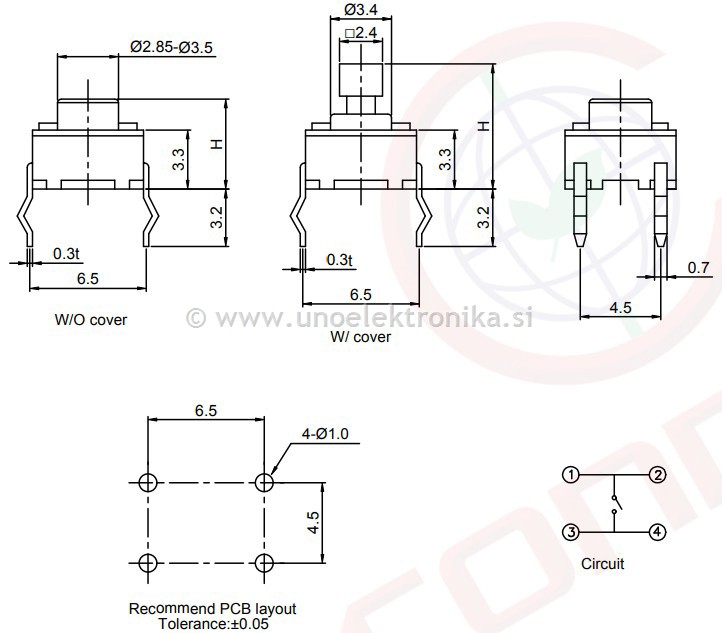

• Dimenzije ohišja: 6 x 6 x 3,5 mm
• Višina tipke nad PCB: 7,8 mm
• Razmak med priključnimi nogicami: 6,5 x 4,5 mm
• Oblika tipke: okrogla
• Maksimalni tok: 50 mA
• Nazivna napetost: 12 V DC

Za kaj se uporablja

Mikro tipka se uporablja v uporabniških vmesnikih elektronskih naprav, kjer je potreben zanesljiv ročni vnos signalov. Pogosta je v daljinskih upravljalnikih, merilnih napravah, termostatih, nadzornih modulih in različnih kontrolnih ploščah.

Zaradi THT montaže in večje višine tipke je primerna za razvojne plošče (Arduino, Raspberry Pi), prototipe ter DIY projekte, kjer je tipka nameščena za debelo sprednjo ploščo ali globlje ohišje. V industrijski elektroniki se uporablja za nastavitve, izbiro menijev ali resetiranje naprav.

Komu je namenjena

Tipka je namenjena elektronikom, razvijalcem, serviserjem, študentom ter tehničnim uporabnikom, ki potrebujejo kompaktno, a višjo tipko za signalne tokove. Primerna je za profesionalne aplikacije in domačo gradnjo elektronskih naprav.

FAQ

V čem se ta tipka razlikuje od nižje izvedbe (npr. H=4,3 mm)?
Razlika je v višini tipke nad tiskanem vezjem. Model z višino 7,8 mm je primernejši za montažo v globlja ohišja ali za uporabo s prednjo ploščo.

Ali je tipka primerna za preklapljanje napajanja?
Ne. Namenjena je signalnim tokovom do 50 mA pri 12 V DC in ni primerna za napajanje ali večje obremenitve.

Ali je primerna za spajkanje na prototipne PCB ploščice?
Da. Zaradi THT izvedbe je enostavna za ročno spajkanje in zelo primerna za prototipiranje.
