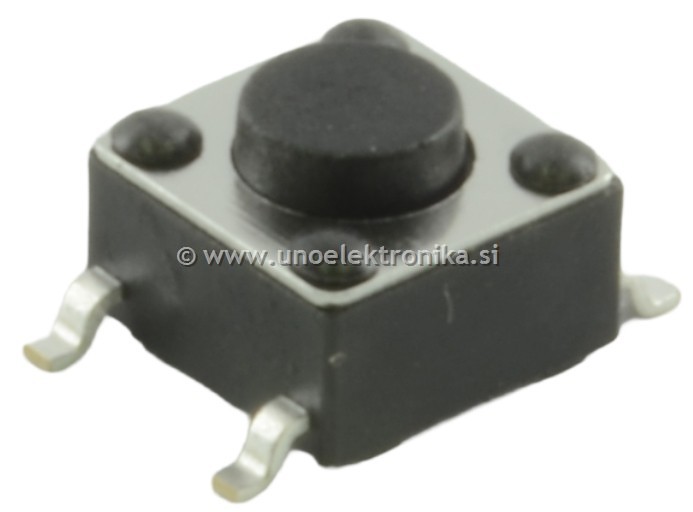

TIPKA 1p. 6x6 H=4,3mm 12VDC 50mA SMD

Mikro tipka 1P 6 x 6 mm, H=4,3 mm – SMD je kompaktna potisna tipka za površinsko montažo na tiskano vezje (SMD), namenjena nizkonapetostnim signalnim aplikacijam. Zaradi majhne višine in standardnih dimenzij je primerna za sodobne elektronske naprave z omejenim prostorom.

Tipka deluje kot momentni kontakt OFF-(ON), kar pomeni, da je kontakt aktiven le med pritiskom. Okrogla potisna površina omogoča zanesljivo in ponovljivo upravljanje, SMD izvedba pa omogoča avtomatizirano spajkanje in uporabo v serijski proizvodnji.

PODROBNOSTI

• Vrsta tipke: mikro potisna tipka
• Kontaktna konfiguracija: 1P (SPST)
• Preklop: OFF-(ON), momentni kontakt
• Montaža: SMD (Surface Mount Device)

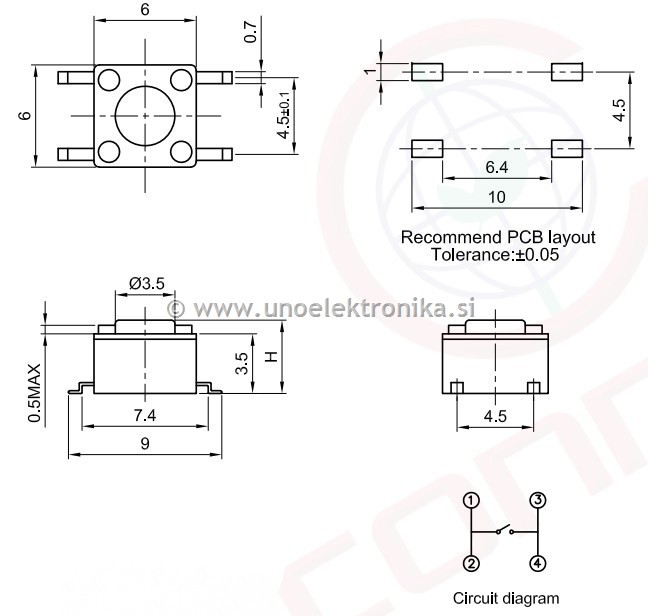

• Dimenzije ohišja: 6 x 6 x 3,5 mm
• Višina tipke nad PCB: 4,3 mm
• Razmak med priključnimi kontakti: 6,5 x 4,5 mm
• Oblika tipke: okrogla
• Maksimalni tok: 50 mA
• Nazivna napetost: 12 V DC

Za kaj se uporablja

SMD mikro tipka se uporablja v uporabniških vmesnikih sodobnih elektronskih naprav, kjer je pomembna kompaktna zasnova in natančna montaža. Pogosta je v daljinskih upravljalnikih, merilnih napravah, pametnih modulih, termostatih in kontrolnih enotah.

Zaradi SMD montaže je posebej primerna za serijsko proizvodnjo, avtomatsko spajkanje ter večplastna tiskana vezja. Uporablja se tudi pri razvoju prototipov, manjših elektronskih modulov in signalnih vezij z mikrokrmilniki.

Komu je namenjena

Tipka je namenjena razvijalcem elektronike, proizvajalcem elektronskih naprav, serviserjem ter tehničnim uporabnikom, ki potrebujejo nizkoprofilno SMD tipko za signalne tokove. Primerna je tako za profesionalne izdelke kot za napredne DIY projekte.

FAQ

Kakšna je glavna razlika med SMD in THT izvedbo te tipke?
SMD tipka je namenjena površinski montaži in serijski proizvodnji, medtem ko je THT izvedba primernejša za ročno spajkanje in mehansko bolj obremenjene aplikacije.

Ali je tipka primerna za preklapljanje napajanja?
Ne. Tipka je namenjena signalnim tokovom do 50 mA pri 12 V DC in ni primerna za napajanje ali večje obremenitve.

Ali je tipka primerna za avtomatsko spajkanje?
Da. SMD izvedba omogoča uporabo v procesih reflow spajkanja.
