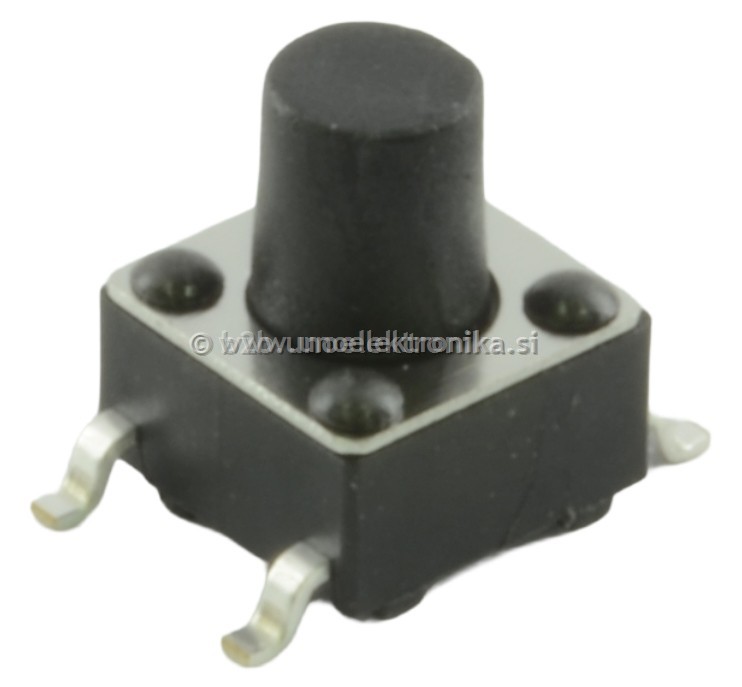

TIPKA 1p. 6x6 H=7,3mm 12VDC 50mA SMD

Mikro tipka 1P 6 x 6 mm, H=7,3 mm – SMD je potisna tipka za površinsko montažo na tiskano vezje (SMD), namenjena nizkonapetostnim signalnim aplikacijam. Zaradi večje višine tipke je primerna za uporabo v ohišjih ali napravah, kjer je potrebna boljša dostopnost tipke s sprednje strani.

Tipka deluje kot momentni kontakt OFF-(ON), kar pomeni, da je aktivna le v času pritiska. Okrogla oblika omogoča zanesljivo in ponovljivo aktivacijo, SMD izvedba pa omogoča avtomatsko spajkanje ter uporabo v serijski proizvodnji elektronskih naprav.

PODROBNOSTI

• Vrsta tipke: mikro potisna tipka
• Kontaktna konfiguracija: 1P (SPST)
• Preklop: OFF-(ON), momentni kontakt
• Montaža: SMD (Surface Mount Device)

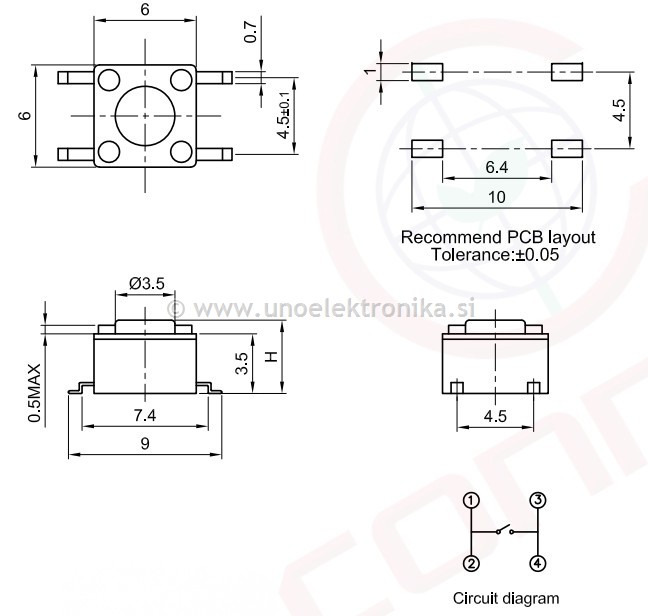

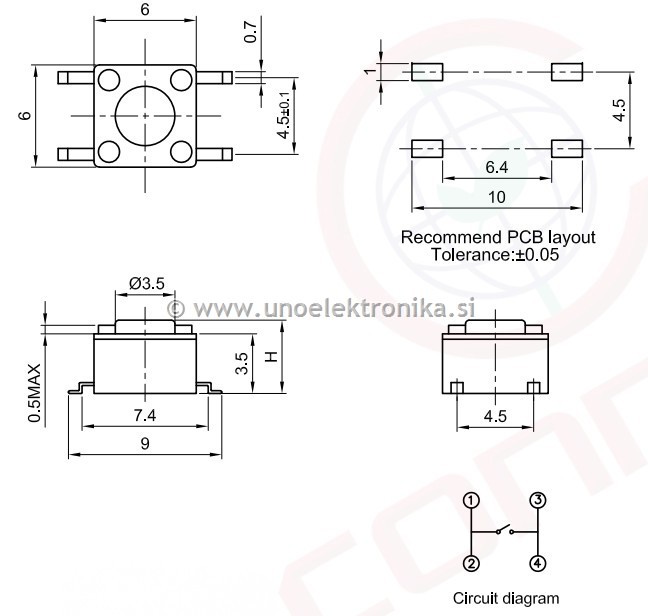

• Dimenzije ohišja: 6 x 6 x 3,5 mm
• Višina tipke nad PCB: 7,3 mm
• Razmak med priključnimi kontakti: 6,5 x 4,5 mm
• Oblika tipke: okrogla
• Maksimalni tok: 50 mA
• Nazivna napetost: 12 V DC

Za kaj se uporablja

SMD mikro tipka višine 7,3 mm se uporablja v uporabniških vmesnikih elektronskih naprav, kjer je tipka nameščena globlje v ohišju ali za debelejšo sprednjo ploščo. Pogosta je v daljinskih upravljalnikih, merilnih napravah, termostatih, krmilnih modulih ter industrijskih vmesnikih.

Zaradi SMD montaže je primerna za avtomatizirano proizvodnjo in večplastna tiskana vezja. Pogosto se uporablja v sodobni elektroniki, signalnih vezjih z mikrokrmilniki ter razvojnih in proizvodnih projektih.

Komu je namenjena

Tipka je namenjena razvijalcem elektronike, proizvajalcem naprav, serviserjem ter tehničnim uporabnikom, ki potrebujejo SMD tipko z večjo višino za signalne tokove. Primerna je tako za industrijske aplikacije kot napredne DIY projekte.

FAQ

V čem je razlika med to tipko in nižjo SMD izvedbo (H=4,3 mm)?
Razlika je v višini tipke nad tiskanem vezjem. Izvedba z višino 7,3 mm je primernejša za globlja ohišja ali bolje dostopne uporabniške vmesnike.

Ali je tipka primerna za preklapljanje napajanja?
Ne. Namenjena je signalnim tokovom do 50 mA pri 12 V DC in ni primerna za napajanje ali večje tokovne obremenitve.

Ali je primerna za reflow spajkanje?
Da. SMD izvedba omogoča uporabo v standardnih procesih avtomatskega spajkanja.
