UVODNICA PVC Z VODILOM ZA KABLE DO

PREMERA 9,7mm L=27mm PANEL 12,2mm

UVODNICA PVC Z VODILOM ZA KABLE DO
  • UVODNICA PVC Z VODILOM ZA KABLE DO
  • UVODNICA PVC Z VODILOM ZA KABLE DO
  • Cena brez DDV:

    0,8420 €

  • Cena z DDV:

    1,0272 €

  • Šifra artikla:

    C4/15529-L

  • Enota:

    kos

  • Pakirna količina:

    10 kos

Zaloga: 10+ kos

Dodaj v košarico
kos

Opis izdelka

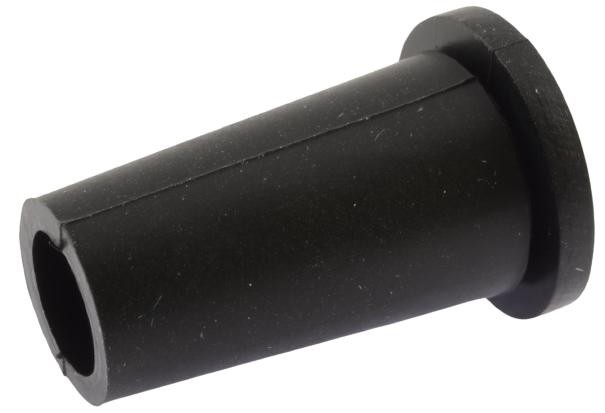

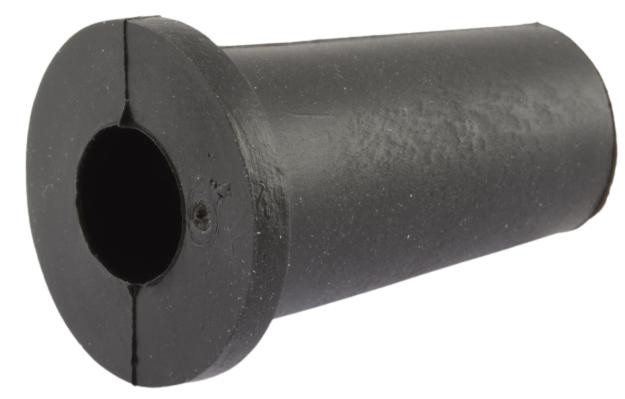

Uvodnica PVC z vodilom za kable Ø?9,7?mm za kabel 3×2,5?mm² – L izvedba (C4/15529-L) je skoznik z integriranim vodilom, namenjen zaščiti in osnovni mehanski razbremenitvi debelejših napajalnih kablov pri prehodu skozi kovinske ali plastične panele. Gre za L-varianto osnovnega modela C4/15529, ki ima prilagojeno dolžino uvodnice.

Uvodnica je izdelana iz trpežnega PVC materiala, ki ščiti izolacijo kabla pred ostrimi robovi izvrtine ter zmanjšuje mehanske obremenitve na mestu izhoda iz ohišja.

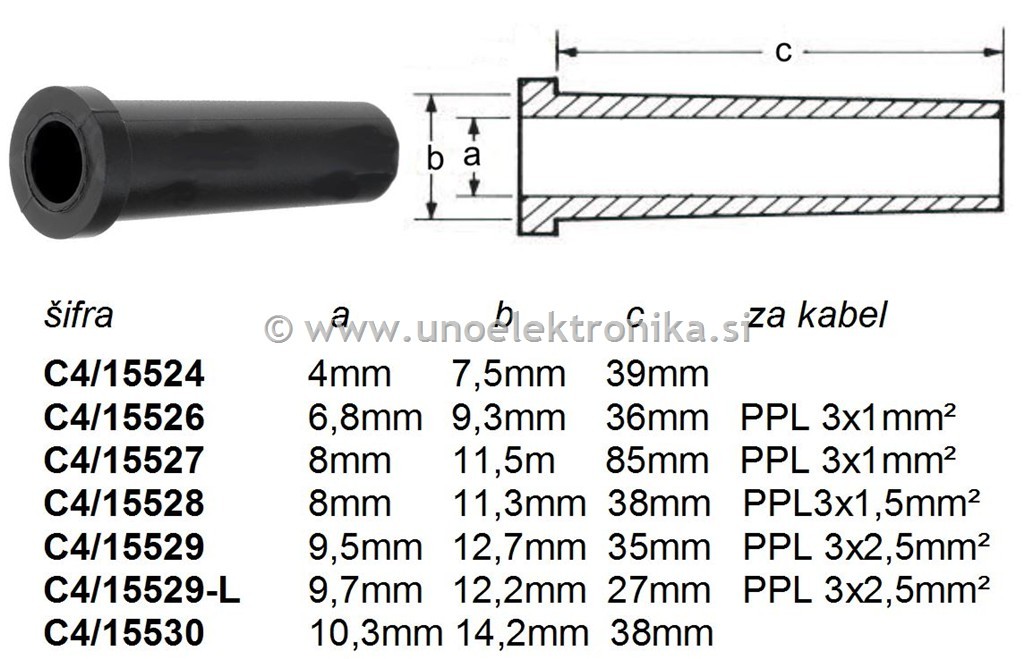

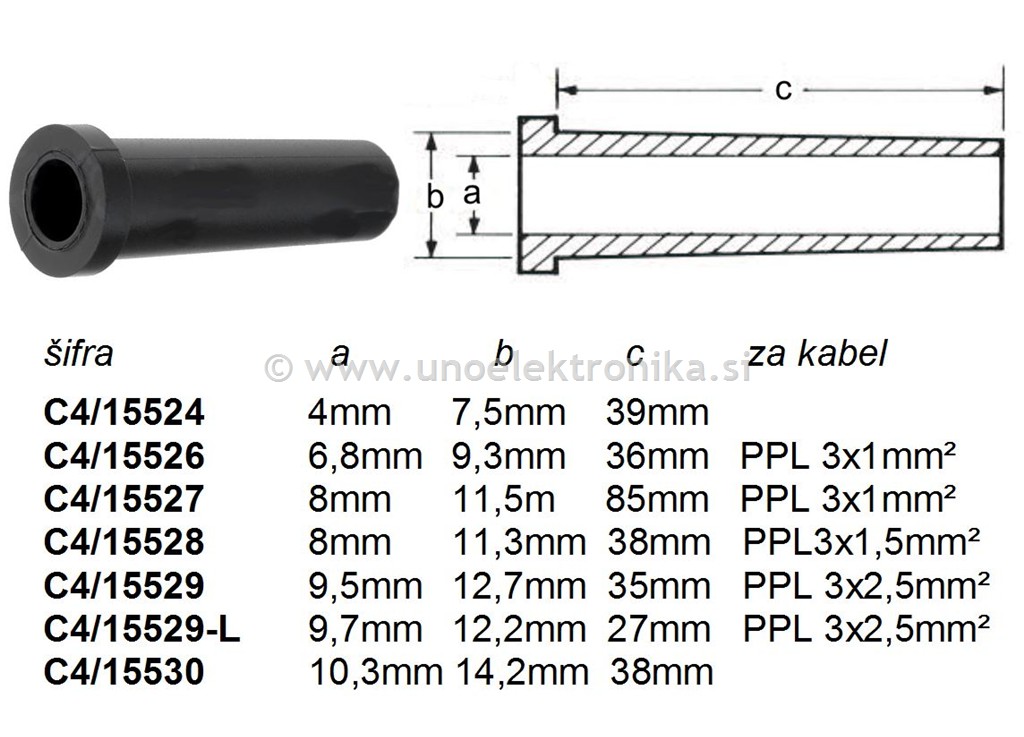

PODROBNOSTI

  • tip: uvodnica / skoznik z vodilom za kable (L-izvedba)
  • material: PVC
  • namenjeno za kabel: 3 × 2,5 mm²
  • največji premer kabla: 9,7 mm
  • dolžina uvodnice: 27 mm
  • izvrtina v panelu: 12,2 mm

Priporočilo izbire uvodnice glede na tip kabla

Tip kablaŠtevilo žil / presekZunanji premer kablaPrimerna uvodnicaOpomba
PPL2 × 0,75 mm²približno 3,8–4,2 mm C4/15524 Manjša uvodnica zadostuje
H05VV-F3 × 1,5 mm²približno 9–11 mm C4/15528 Primernejša za tanjši kabel
H05VV-F3 × 2,5 mm²približno 11–13 mm C4/15529 / C4/15529-L Zelo tesno, kabel ne drsi. Brez prave mehanske razbremenitve.
FG16R / H07RN-F3 × 2,5 mm²približno 12–14 mm C4/11120 – snap-in M20
C4/11125 – snap-in M25 		Priporočena varna rešitev z mehansko razbremenitvijo.

Opomba: navedeni zunanji premeri kablov so orientacijski. Dejanski zunanji premer kabla lahko odstopa glede na proizvajalca, tip izolacije, število žil in konstrukcijo kabla. Pred izbiro uvodnice priporočamo preverjanje dejanskega zunanjega premera kabla.

Uporaba

Primerna za elektro omare, električne naprave in industrijska ohišja, kjer se uporablja napajalni kabel preseka 3×2,5 mm². Zaradi omejene dolžine priporočamo uporabo snap-in uvodnic v aplikacijah, kjer je potrebna dejanska mehanska razbremenitev kabla.
