UVODNICA PVC Z VODILOM ZA KABLE DO
PREMERA 10,3mm L=38mm PANEL fi 14,3mm
- Cena brez DDV:
1,0640 €
- Cena z DDV:
1,2981 €
- Šifra artikla:
C4/15530
- Enota:
kos
- Pakirna količina:
10 kos
Zaloga: 10+ kos
Opis izdelka

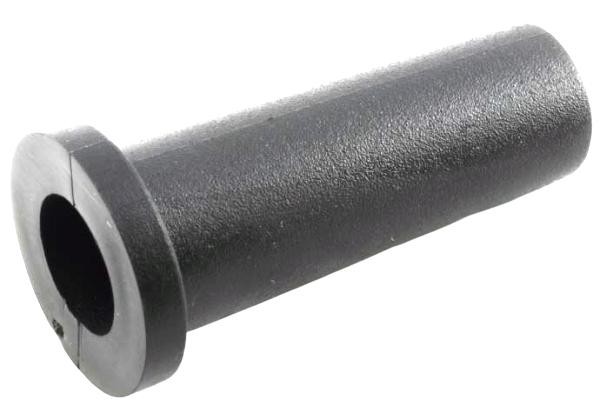

Uvodnica PVC z vodilom za kable Ø?10,3?mm za kabel 3×2,5?mm² (C4/15530) je skoznik z integriranim vodilom, namenjen zaščiti in osnovni mehanski razbremenitvi debelejših napajalnih kablov pri prehodu skozi kovinske ali plastične panele. Izdelana je iz trpežnega PVC materiala, ki ščiti izolacijo kabla pred ostrimi robovi izvrtine ter zmanjšuje mehanske obremenitve na mestu izhoda iz ohišja.
Uvodnica je primerna za uporabo v električnih napravah, elektro omarah, industrijskih ohišjih in pri servisnih popravilih električnega orodja, kjer se uporablja kabel preseka 3×2,5?mm² in je potrebna večja izvrtina v panelu.

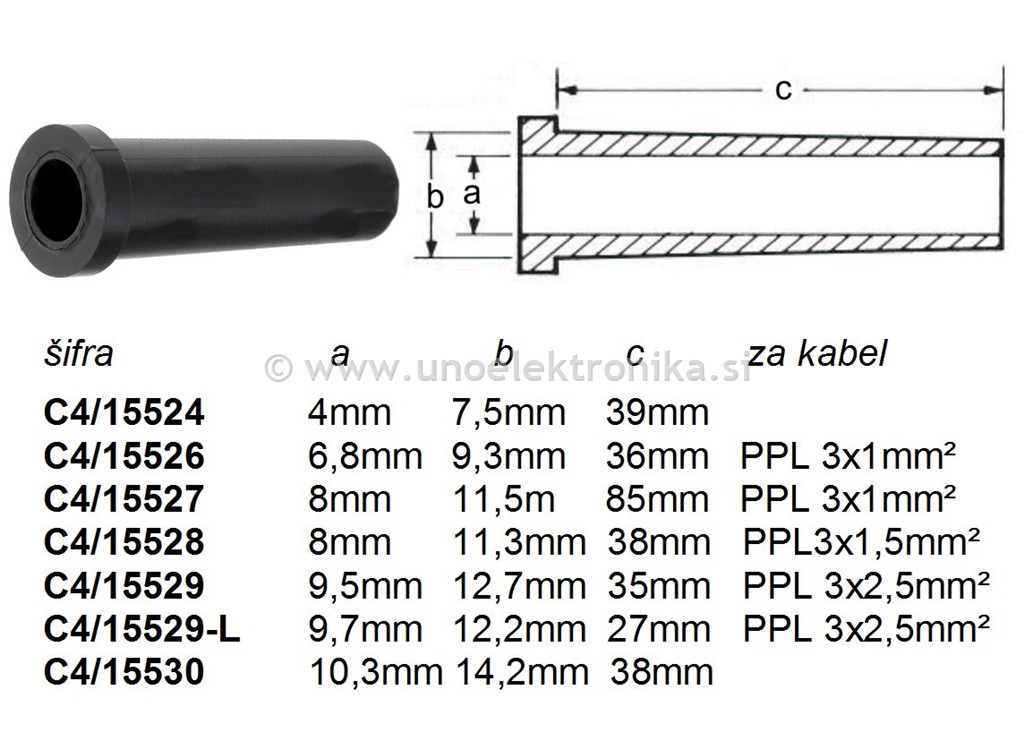

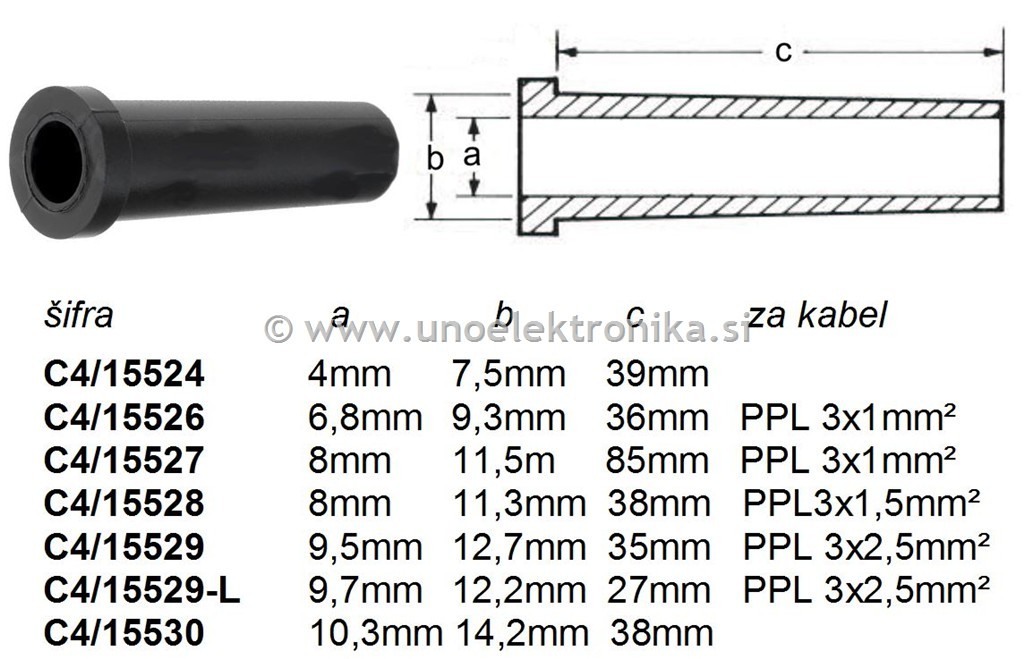

PODROBNOSTI
- tip: uvodnica / skoznik z vodilom za kable
- material: PVC
- namenjeno za kabel: 3 × 2,5?mm²
- največji premer kabla: 10,3?mm
- dolžina uvodnice: 38?mm
- izvrtina v panelu: 14,3?mm
Priporočilo izbire uvodnice glede na tip kabla
| Tip kabla | Število žil / presek | Zunanji premer kabla | Primerna uvodnica | Opomba |
|---|---|---|---|---|
| PPL | 2 × 0,75?mm² | približno 3,8–4,2?mm | C4/15524 | Manjša uvodnica zadostuje |
| H05VV-F | 3 × 1,5?mm² | približno 9–11?mm | C4/15528 | Za tanjši kabel ustreznejša izbira |
| H05VV-F | 3 × 2,5?mm² | približno 11–13?mm | C4/15530 | Primerna izbira z več prostora v panelu |
| FG16R / H07RN-F | 3 × 2,5?mm² | približno 12–14?mm | C4/11120 – snap-in M20 C4/11125 – snap-in M25 | Priporočena varna rešitev z mehansko razbremenitvijo |
Opomba: navedeni zunanji premeri kablov so orientacijski. Dejanski zunanji premer kabla lahko odstopa glede na proizvajalca, tip izolacije, število žil in konstrukcijo kabla. Pred izbiro uvodnice priporočamo preverjanje dejanskega zunanjega premera kabla.
Uporaba
Primerna za elektro omare, električne naprave in industrijska ohišja, kjer je za kabel preseka 3×2,5?mm² potrebna večja izvrtina v panelu. V aplikacijah, kjer je zahtevana dejanska mehanska razbremenitev kabla ali višje obremenitve, priporočamo uporabo snap-in uvodnic.
